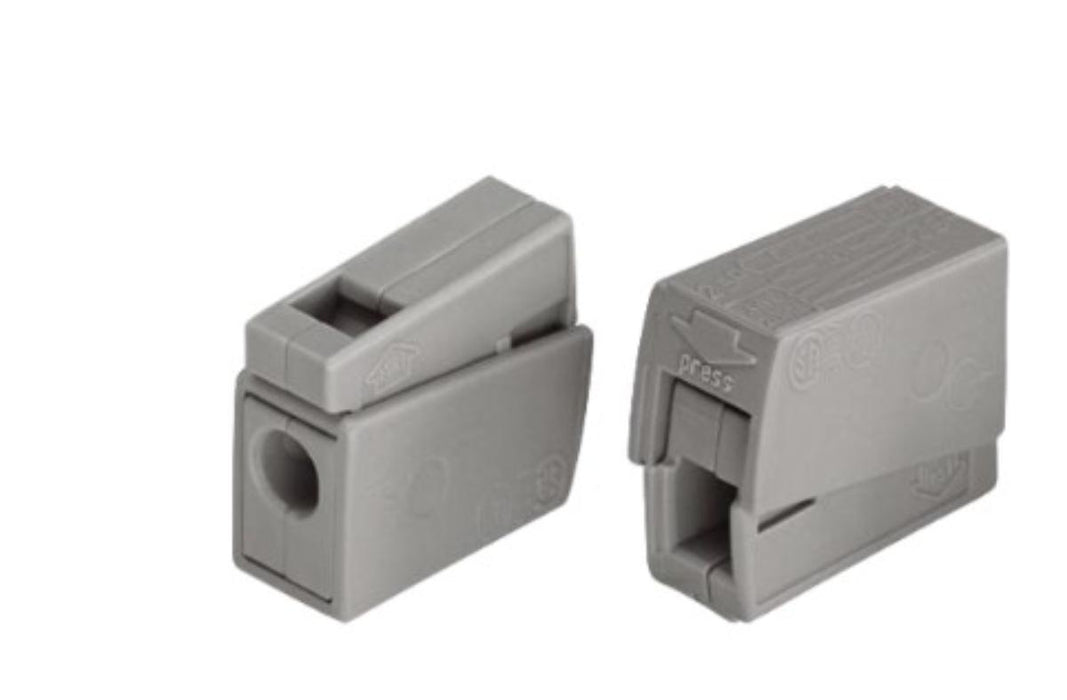

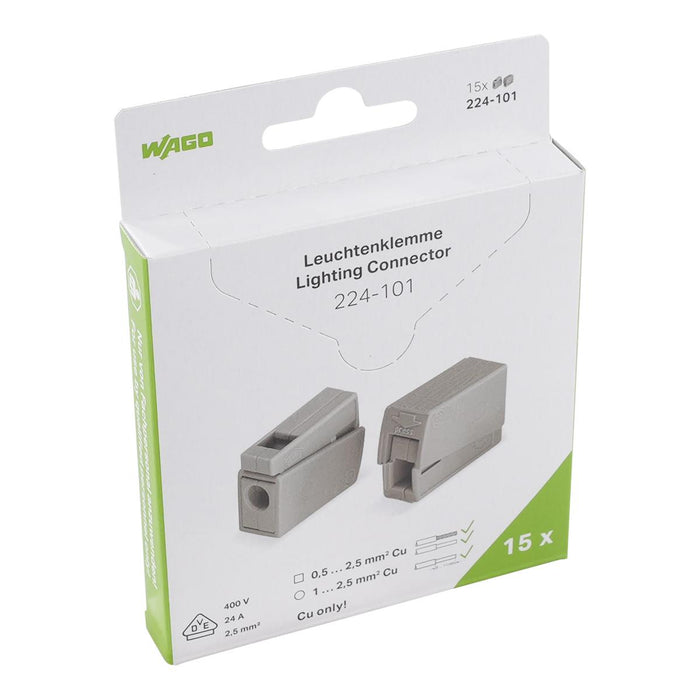

TERMINAL LIGHT BODIES 15PCS 0.5 - 2.5 MM2 WAGO

Конектор за осветление: бутон от страната на осветлението; Осветителна страна: за всички видове проводници; инст. страна: за твърди проводници; 224 серия; макс. 2,5 mm²; Температура на околния въздух: max 60°C.

Данни за връзка:
Точки на свързване 2
Общ брой потенциали 1
Тип връзка 1 Страна на монтаж
Технология на свързване PUSH WIRE®
Брой точки на свързване 1
Тип на задвижване Push-in
Свързваеми проводникови материали Мед
Алуминий
Свързваеми проводникови материали (забележка) Крайни алуминиеви проводници (не се използват в Северна Америка)
Клемните блокове с пружинни скоби WAGO са подходящи за твърди алуминиеви проводници до 4 mm²/12 AWG, ако за завършване се използва контактна паста WAGO „Alu-Plus“ 249-130.

Предимства на контактната паста “Alu-Plus”:
Автоматично разрушава оксидния филм по време на затягане.
Предотвратява прясна оксидация в точката на затягане.
Предотвратява електролитна корозия между алуминиеви и медни проводници (в един и същ клеморед).
Осигурява дълготрайна защита срещу корозия.

Използвайки клемни блокове с CAGE CLAMP® Spring Pressure Connection Technology, алуминиевите проводници трябва първо да бъдат почистени с нож и след това незабавно да бъдат поставени в затягащите елементи, напълнени с контактна паста "Alu-Plus".

За връзки с пружинни скоби с технология за свързване PUSH WIRE®, WAGO препоръчва алуминиевият проводник първо да бъде почистен и след това незабавно поставен в затягащия елемент, напълнен с контактна паста „Alu-Plus“.

Възможно е също да се нанесе допълнително WAGO “Alu-Plus” върху цялата повърхност на алуминиевия проводник преди завършване.

Моля, имайте предвид, че номиналните токове трябва да бъдат адаптирани към намалената проводимост на алуминиевите проводници:
2,5 mm² = 16 A
4 mm² = 22 A
Твърд проводник 1 … 2,5 mm² / 14 … 12 AWG
Дължина на лентата 9 … 11 mm / 0,35 … 0,43 инча
Посока на окабеляване Окабеляване със страничен вход
Връзка 2
Тип връзка 2 Страна на осветлението
Технология на свързване 2 CAGE CLAMP®
Брой точки на свързване 2 1
Твърд проводник 2 0,5 … 2,5 mm² / 20 … 16 AWG
Фино многожилен проводник 2 0,5 … 2,5 mm² / 20 … 16 AWG

Екологични изисквания:
Околна температура (работа) +60 °C
Постоянна работна температура 105 °C

Материални данни:

• Цвят сив
• Пожарно натоварване 0.04MJ
• Тегло 1.8гр

Физически данни:

• Ширина 8 мм / 0,315 инча
• Височина 15,5 мм / 0,61 инча
• Дълбочина 20,4 мм / 0,803 инча
• Екологично съответствие на продукта:
• Статус на съответствие с RoHS Съвместим, без изключение
